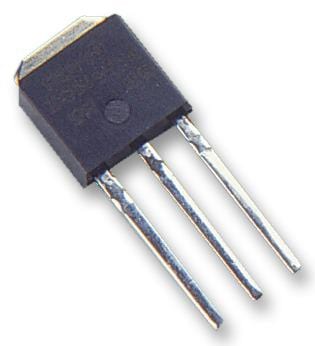

STMICROELECTRONICS - STD3NK60Z-1 - Power MOSFET, N Channel, 600 V, 2.4 A, 3.3 ohm, TO-251AA, Through Hole
- Transistor Polarity: N Channel
- Continuous Drain Current Id: 2.4A
- Drain Source Voltage Vds: 600V
- On Resistance Rds(on): 3.3ohm
- Rds(on) Test Voltage Vgs: 10V
- Threshold Voltage Vgs: 3.75V
- Power Dissipation Pd: 45W
- Transistor Case Style: TO-251AA
- No. of Pins: 3Pins
- Operating Temperature Max: 150°C
- Product Range: -
- Automotive Qualification Standard: -
- MSL: -
- SVHC: No SVHC (17-Dec-2015)
- Alternate Case Style: I-PAK
- Current Id Max: 2.4A
- Fall Time tf: 14ns
- Operating Temperature Min: -55°C
- Operating Temperature Range: -55°C to +150°C
- Pulse Current Idm: 9.6A
- Rise Time: 14ns
- Turn Off Time: 19ns
- Turn On Time: 9ns
- Voltage Vds Typ: 600V
- Voltage Vgs Max: 30V
- Voltage Vgs Rds on Measurement: 10V
